芯片设计流程(芯片设计流程介绍)

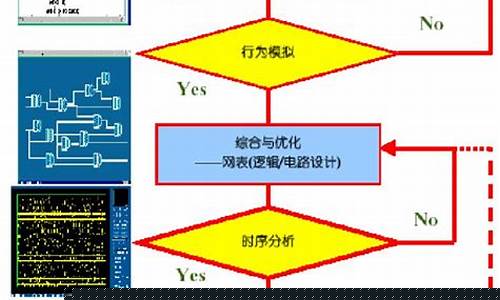

芯片设计流程详解

芯片设计是一项复杂而精细的工程，它涉及多个步骤和专业领域的知识。从概念到成品，这一过程需要高度的技术和严谨的流程管理。本文将详细介绍芯片设计的主要步骤，帮助读者了解这一领域的基本知识。

1. 需求分析与规格定义

芯片设计的首要步骤是需求分析与规格定义。设计团队需要明确芯片的功能需求、性能指标和应用场景。通过市场调研和客户沟通，确定芯片的核心目标和功能特性。此阶段的输出是详细的规格说明书，为后续的设计工作提供参考。

2. 架构设计与逻辑设计

在完成需求分析后，进入架构设计和逻辑设计阶段。这一阶段中，设计师需要定义芯片的整体架构，包括处理器、存储器和I/O接口等模块。接下来，通过硬件描述语言（如VHDL或Verilog）进行逻辑设计，确保各个模块之间的协同工作。

3. 物理设计与验证

逻辑设计完成后，进入物理设计阶段。此时，设计师需要将逻辑设计转化为实际的电路布局，考虑晶体管、电阻、电容等元件的具体位置和连接。同时，进行时序分析和功耗优化，确保芯片在实际工作中的性能和可靠性。在完成物理设计后，进行功能验证和测试，确认芯片设计符合初始规格要求。

综上所述，芯片设计流程包括需求分析、架构设计、逻辑设计、物理设计和验证等多个环节。每个环节都至关重要，直接影响最终产品的质量和性能。通过严格的流程管理和技术手段，确保芯片能够满足市场和客户的需求。
